| National Semiconductor stellt die neue SIMPLE SWITCHER Power Module-Produktfamilie vor |
 |
| Die einfach einzusetzenden Module beschleunigen den Entwurf von Stromversorgungen und zeichnen sich durch exzellentes thermisches Verhalten und geringe elektromagnetische Abstrahlung aus |
|

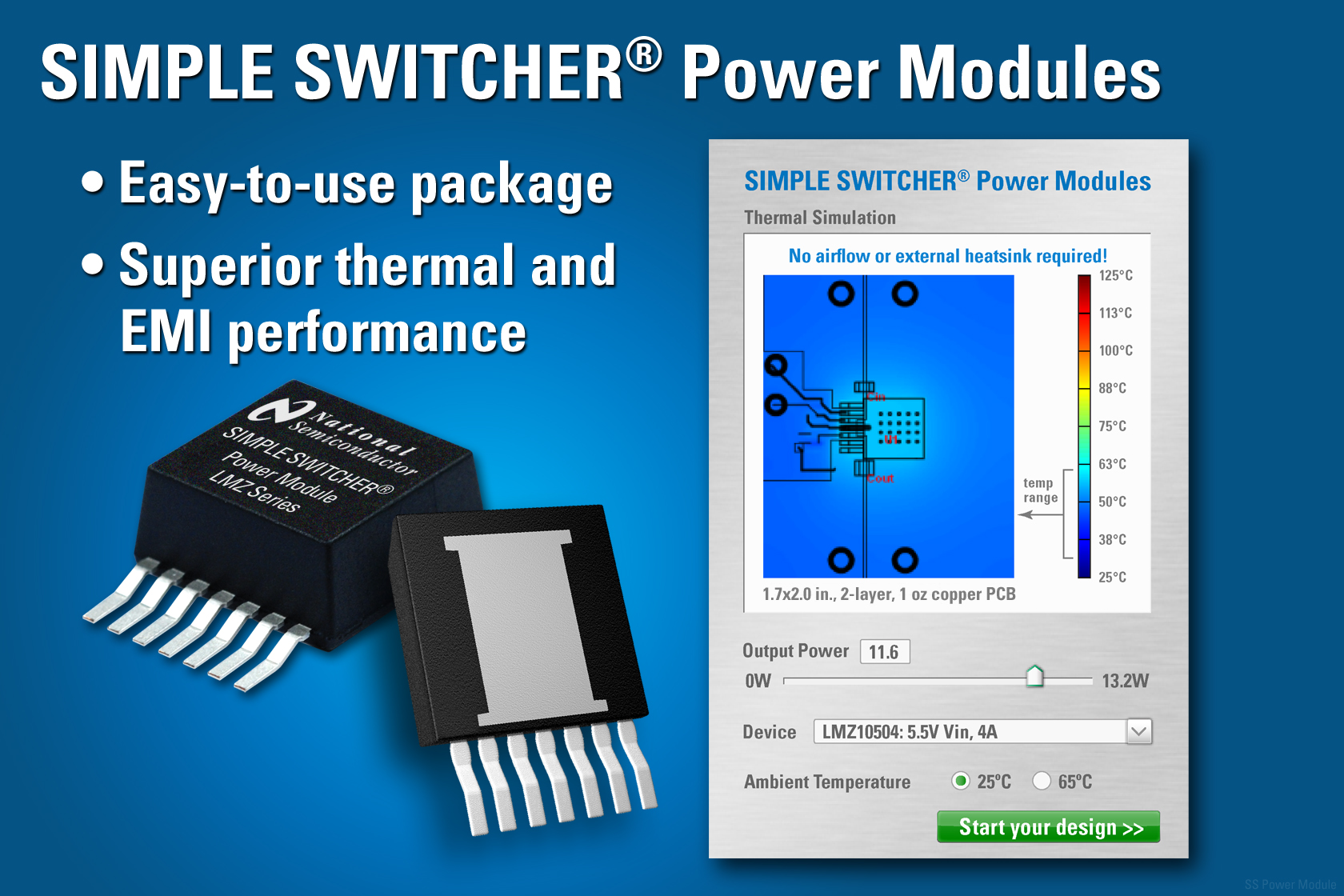

Fürstenfeldbruck, 25. Januar 2010 - Unter der Serienbezeichnung LMZ stellt National Semiconductor die ersten drei Produkte seiner neuen SIMPLE SWITCHER® Power Module-Familie vor. Die Bausteine stellen eine innovative, hochintegrierte Lösung dar, die den Designern durch zeitsparende und einfache Anwendung hilft, ihre Produkte schneller auf den Markt zu bringen. Sie verbinden die Effizienz eines synchronen Schaltreglers mit der Einfachheit eines Linearreglers und kommen ohne externe Induktivität und ohne das komplexe Layout aus, das für Schaltregler-Designs typisch ist. National Semiconductor plant, im Lauf des Jahres 2010 weitere Bausteine der SIMPLE SWITCHER Power Module-Familie auf den Markt zu bringen.
Nationals Power-Module vereinfachen das Design von Stromversorgungen für FPGAs (Field-Programmable Gate Arrays), Mikroprozessoren, digitale Signalprozessoren (DSPs) und andere Point-of-Load-Spannungswandler (POL). Typische Anwendungen dafür liegen in den Bereichen Medizin, professionelle Videotechnik, Telekommunikation, Industrieelektronik und Wehrtechnik. Die zum Patent angemeldete Gehäusetechnologie sorgt für eine solch geringe elektromagnetische Abstrahlung (EMI), dass die Anforderung der Norm EN55022 (CISPR22) Klasse B erfüllt wird. Die effiziente Wärmeableitung der Module und die großflächige metallisierte Rückseite (Pad) erlauben den Einsatz bei hohen Umgebungstemperaturen bis zu +105 °C auch ohne aktive Belüftung. Die Bausteine erwärmen sich im Betrieb typisch um 10 °C weniger als vergleichbare Module.
Das aus einem Stück bestehende Pad an der Unterseite der Power-Module bietet die Voraussetzungen für einen schnellen und einfachen Prototypenbau im Labor. Größe und Anschlussraster der Module ermöglichen die Verwendung derselben Bestückungstechnik, die auch für standardmäßige TO-263-Gehäuse eingesetzt wird. Da jedes Modul pinkompatibel zu anderen Bausteinen der Familie ist, müssen die Designer nur ein einziges Layout erstellen, und es kann in letzter Minute auf ein anderes Modul gewechselt werden, sollte ein anderer Laststrom gefordert sein.
Für das Design mit den SIMPLE SWITCHER Power-Modulen stehen Entwicklern das preisgekrönte Online-Tool WEBENCH® Power Designer sowie das neue Tool WEBENCH Power Architect von National Semiconductor zur Verfügung. Aufgrund dessen erweiterter Funktionen können Ingenieure in kurzer Zeit DC/DC-Stromversorgungen mit mehreren Ausgängen für ein komplettes elektronisches System realisieren.
Technische Eigenschaften der SIMPLE SWITCHER Power-Module
Nationals SIMPLE SWITCHER Power-Module sind für den Betrieb innerhalb eines Sperrschicht-Temperaturbereiches von -40 °C bis +125 °C ausgelegt. Sie zeichnen sich durch eine geringe Ausgangsspannungs-Welligkeit und einen weiten Eingangsspannungs- und Laststrombereich aus, sodass eine vollständig kundenspezifische Stromversorgungs-Lösung erstellt werden kann. Die ersten Bausteine der LMZ-Power-Module unterstützen die gängigen Versorgungsspannungen 3,3 V, 5 V, 12 V und 24 V und Lastströme bis zu 4 A. Die LMZ-Serie wird in Gehäusen mit sieben Anschlüssen und den Abmessungen 10,16 mm x 13,77 mm x 4,57 mm angeboten und kann mit 20 °C/W den marktführenden Wärmewiderstand zwischen Sperrschicht und Umgebung (theta-JA) vorweisen.
Der LMZ10504 liefert einen maximalen Laststrom bis 4 A bei einem Eingangsspannungsbereich von 2,95 V bis 5,5 V. Weitere Informationen zum LMZ10504 sowie die Möglichkeit zur Bestellung von Mustern und eines Evaluation-Boards gibt es unter www.national.com/pf/LM/LMZ10504.html.
Der LMZ12003 liefert einen maximalen Laststrom bis 3 A bei einem Eingangsspannungsbereich von 4,5 V bis 20 V. Weitere Informationen zum LMZ12003 sowie die Möglichkeit zur Bestellung von Mustern und eines Evaluation-Boards gibt es unter www.national.com/pf/LM/LMZ12003.html.
Der LMZ14203 liefert einen maximalen Laststrom bis 3 A bei einem Eingangsspannungsbereich von 6 V bis 42 V. Weitere Informationen zum LMZ14203 sowie die Möglichkeit zur Bestellung von Mustern und eines Evaluation-Boards gibt es unter www.national.com/pf/LM/LMZ14203.html.
Preise und Verfügbarkeit
Die Bausteine sind ab sofort verfügbar. Die Preise betragen 7,10 US-Dollar für den LMZ10504; 7,25 US-Dollar für den LMZ12003 und 9,50 US-Dollar für den LMZ14203 (jeweils ab 500 Stück). Weitere Informationen stehen unter www.national.com/switcher zur Verfügung.
