ERNI Electronics ermöglicht zuverlässigen Leiterplattenanschluss auch auf kleinstem Raum

IDC-Leiterplattenanschluss mit nur 2,0 mm Gesamtbauhöhe - ideal für kompakte Beleuchtungsanwendungen

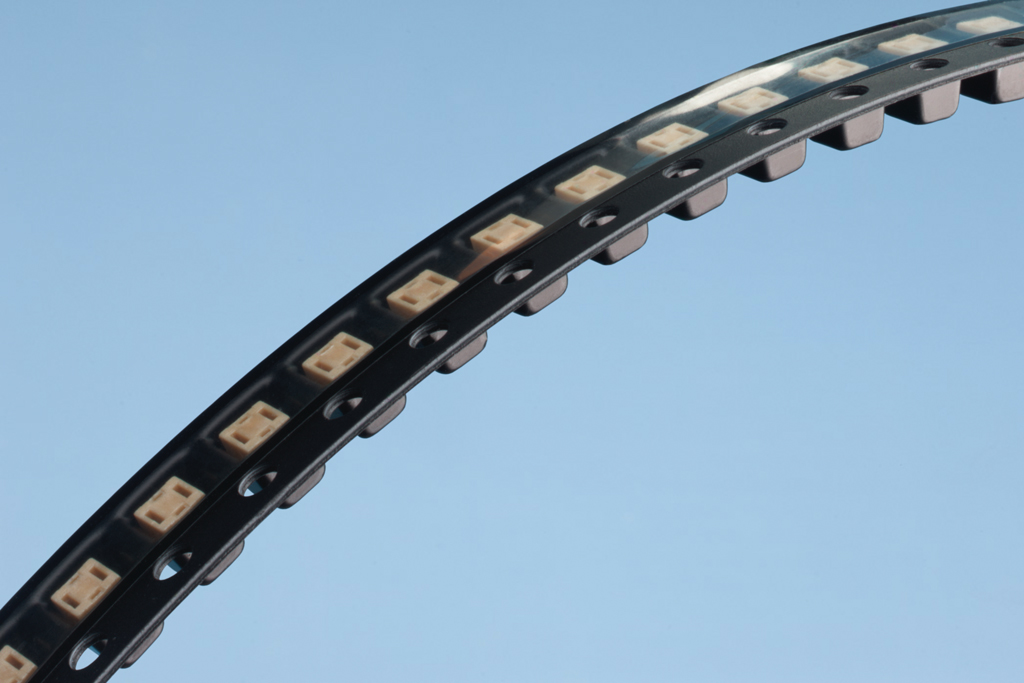

Adelberg, 31. März 2014 – ERNI Electronics sorgt auch in extrem miniaturisierten Anwendungen wie beispielsweise in Retrofit-Glühbirnen oder LED-Beleuchtungen für zuverlässige Leiterplattenverbindungen. Die IDC-Leiterplattenanschlüsse mit einer Gesamtbauhöhe von nur 2,0 mm in Schneidklemmtechnik erfordern keine manuelle Vorbereitung (Abisolierung) der Litzen vor dem Anschließen. Durch die zweifache Schneidklemme wird eine gasdichte Verbindung und hohe Kontaktsicherheit gewährleistet. So können aufwändige Handlötstellen vermieden und die Einzeladern sicher und reproduzierbar verarbeitet werden. Die Gesamt-Abmessungen (2,4 mm x  2,0 mm x 2,0 mm) und der benötigte Leiterplatten-Platz sind deutlich kleiner als bei vergleichbaren Produkten. Eine Kappe führt das Kabel in der Klemme und dient gleichzeitig auch als Zugentlastung. Versionen mit Kabelstopp oder für Daisy-Chain-Anwendungen sind verfügbar. Führungen im Kontaktelement gewährleisten die korrekte Verarbeitung, während Rastnasen für einen sicheren Halt sorgen. Die IDC-Leiterplattenanschlüsse sind für Drähte und Litzen geeignet. Trotz der geringen Abmessungen wird eine Strombelastbarkeit von maximal 6,0 A (AWG 24 bei 20 °C) bzw. 17 A (AWG 22) erreicht.  Die IDC-Anschlüsse sind für den erweiterten Temperaturbereich bis zu 150 °C spezifiziert. Die neuen IDC-Leiterplattenanschlüsse werden für die vollautomatische Bestückung in Gurtverpackungen (Tape & Reel) zu 5000 Stück geliefert. Sie sind für die vollautomatisierte Verarbeitung an SMT-Linien geeignet und auch über Kopf lötbar.

ERNI Electronics Die zur internationalen Firmengruppe der ERNI International AG gehörende deutsche ERNI Electronics GmbH & Co. KG wurde 1956 gegründet und hat ihren Sitz in Adelberg, Deutschland. ERNI entwickelt und fertigt ein breites Spektrum an Steckverbindern, Backplanes und Komplettsystemen, Lötbaugruppen und Kabelkonfektionen. ERNI ist global tätig, mit eigenen Niederlassungen in Europa, Nordamerika und Asien. Weitere Informationen findet man unter http://www.erni.de
