Vorzentrierungsmodule für sicheres Stecken, Codieren und Erden von Einschubkarten

Neuer ERNI-Katalog mit innovativen Guiding-Lösungen

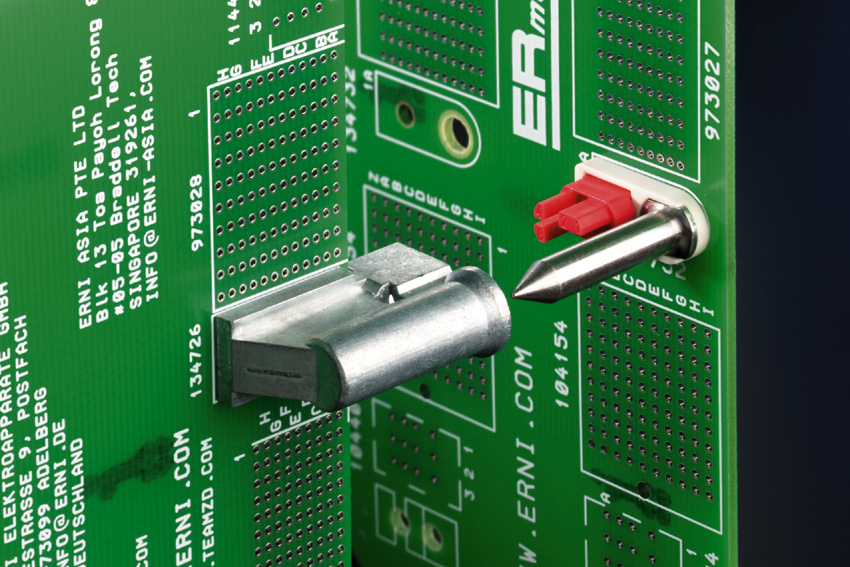

Adelberg, 19. April 2005 – Von ERNI steht ein umfassendes Portfolio an Vorzentrierungsmodulen zur Verfügung. Mit diesen Guiding-Lösungen können Einschubkarten mit hochpoligen Steckverbindern sicher gesteckt werden. Auch eine zuverlässige Codierung und Erdung kann mit den Vorzentrierungsmodulen gewährleistet werden. ERNI hat jetzt sein Produktangebot an Vorzentrierungsmodulen in einem neuen Katalog zusammengefasst, der auch auf der Website zum Download zur Verfügung steht: http://www.erni.com/DB/literature/alignmentmodules.ssi Komplexe Einschubkarten im Doppeleuropa-Format, z.B. bestückt mit 2,0-mm-HM-Steckverbindern nach IEC 61076-4-101, können Hunderte von Kontakten aufweisen. Die komplexen Stecker der Einschubkarten müssen möglichst genau auf ihre Pendants auf der Rückwandplatine treffen, um Beschädigungen zu vermeiden. Gleichzeitig soll zwischen den Führungsschienen eines Baugruppenträgers und den Einschubkarten möglichst viel „Spiel“ vorhanden sein, um ein leichtes Einschieben zu ermöglichen und Verspannungen der Leiterplatte zu vermeiden. Für diese konträren Anforderungen hat ERNI maßgeschneiderte Lösungen in Form von speziellen Vorzentrierungsmodulen entwickelt. Der Führungsstift mit Befestigungsgewinde wird auf der Backplane befestigt und ist für Leiterplattendicken von 2,5 bis 6 mm und 6 bis 8 mm erhältlich. Die Führungsbuchse wird wahlweise mit M4- oder M5-Schraube auf die Tochterkarte montiert. Die Leiterplatten-dicke für die Tochterkarte kann 1,6 bis 3,5 mm oder  3,5 bis 5,5 mm betragen. Die neuen Guiding-Systeme bieten außer der massiven Metall-Führung optional noch weitere Funktionen. Zum Beispiel ist ein Bausatz mit integrierter Aufnahme für HM-Codierstücke erhältlich. Dadurch kann bei den Steckverbindern auf die Codierung verzichtet werden und es stehen mehr Signalkontakte zur Verfügung. Für eine noch stabilere und „voreilende“ Codierung gibt es Führungsstifte, die so gestaltet sind, dass sie mit der abgeflachten Bohrung im Gegenstück korrespondieren. Damit sind entsprechend einer achtkantigen Ausführung weitere acht verschiedene Kodierungen möglich. Eine weitere sinnvolle Zusatzfunktion ist die Ausführung mit elektrischem Kontakt. Mit dieser kann Schirmung, niederohmig mit optional vergoldetem Kontaktoberflächen, oder Strom bis zu 40 A bei 20 °C über einen großem Querschnitt übertragen werden. Eine entsprechende Deratingkurve steht zur Verfügung. Der große Stiftdurchmesser ermöglicht einen Fangbereich von  >2 mm . Durch entsprechende Länge wird die Leiterplatte ausreichend vorzentriert und geführt.

ERNI Die zur internationalen Firmen-Gruppe der ERNI-Holding gehörende deutsche ERNI Elektroapparate GmbH wurde 1956 gegründet und hat ihren Sitz in Adelberg (bei Göppingen).  ERNI entwickelt und fertigt ein breites Spektrum an Steckverbindern für Backplane- und Leiterplatten-Applikationen. Im Geschäftsbereich Systemtechnik werden kundenspezifische Leiterplattensysteme und Backplanes entwickelt und produziert. ERNI ist global tätig, mit eigenen Niederlassungen in Europa, Nordamerika und Asien. Die Produkte werden auch über ein Netzwerk von Repräsentanten und führenden Distributoren vertrieben. Weitere Informationen sind unter http://www.erni.com erhältlich.
